2 傳動側軸承受力及壽命計算
2.1 傳動側軸承受力分析
提升機軸承的受力主要有鋼絲繩動張力、提升機重力、電動機重力+磁拉力；另外，因提升鋼絲繩抖動，提升機摩擦輪中 心線與天輪中 心線偏差，以及提升機電動機等影響，其運行過程中會產生附加的軸向力。提升機設計中，非電動機側軸承為游動端軸承，電動機側軸承為固定端軸承。提升機的受力分布如圖2 所示。
圖2 提升機的受力分布
圖2 中，P1 為鋼絲繩動張力；P2 為主軸重力 +摩擦輪重力；P3 為電動機重力+磁拉力；L1 為非電動機端軸承中 心線到提升機摩擦輪中 心線的距離，L1=1 870 mm；L2 為提升機摩擦輪中 心線到重 心的距離；L3 為非電動機端軸承中 心線到電動機端軸承中 心線的距離，L3=3 800 mm；L4 為電動機端軸承中 心線到電動機中 心線的距離，L4=1 850 mm；RA 為非電動機端 (非傳動側) 軸承承受的支反力，數(shù)值與軸承所受徑向力相同，方向相反；RB 為電動機端 (傳動側) 軸承承受的支反力，數(shù)值與軸承所受徑向力相同，方向相反。

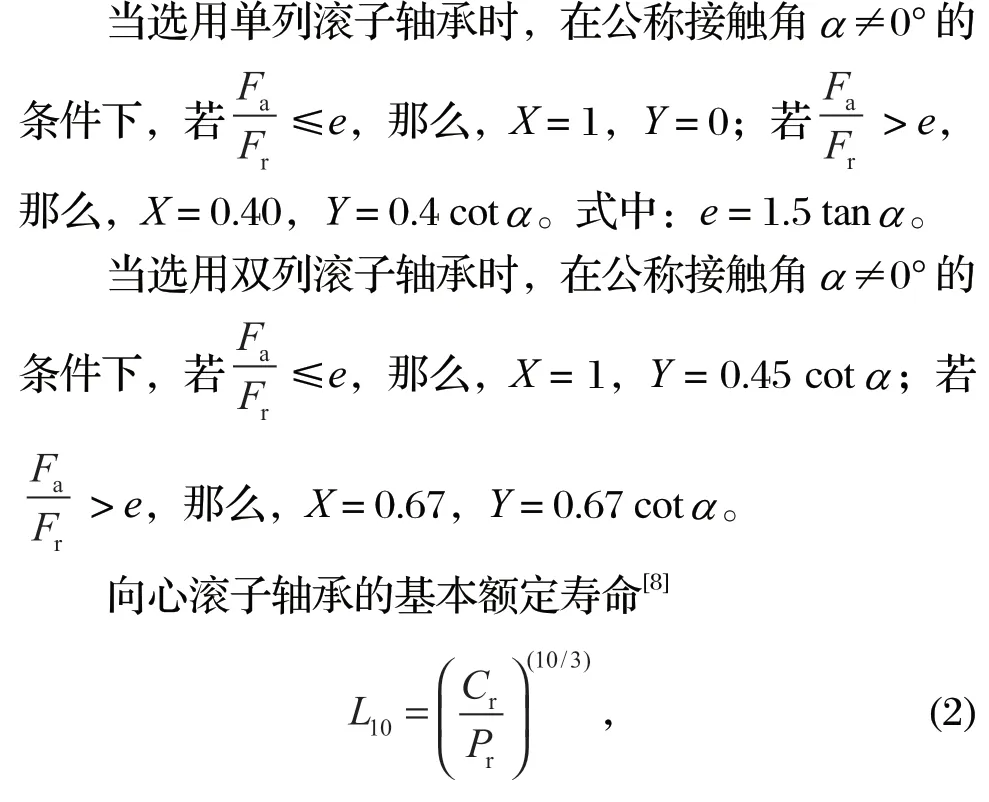

2.2 軸承壽命計算 當公稱接觸角 α≠0°時，向心滾子軸承在恒定的徑向和軸向載荷作用下，其徑向當量動載荷
式中：Pr 為聯(lián)合載荷下軸承徑向當量動載荷，N；Fr為軸承徑向動載荷，N；Fa 為軸承軸向動載荷，N。
式中：L10 為軸承基本額定壽命，h；Cr 為軸承基本額定動載荷，N。
